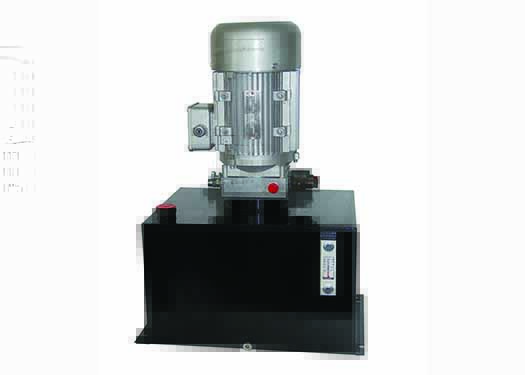

尾板液壓動力單元變頻液壓技術是一種新型節能傳動技術,在機床、液壓提升機械、注塑機等許多機械裝備中有著廣泛的應用。該技術采用電機變頻調速的方式改變液壓泵 的輸入轉速來調節液壓泵的輸出流量達到調節系統執行元件的速度,可以用定量泵來代替原來的變量泵。變頻液壓傳動系統具有元件數目少,容易進行系統集成,體 積小、重量輕、效率高等優點。該傳動系統是一種全局型的節能系統,系統中的電動機與執行元件的液壓缸或馬達可以達到較為理想的功率匹配,節能效果顯著。變頻閉式液壓動力單元的液壓結構原理圖如圖1所示。該動力單元主要由主液壓回路和補油回路兩部分組成。主油路采用雙向液壓泵2,通過由變頻器控 制電動機1的轉速來調節雙向液壓泵2的轉速從而控制液壓泵吸入的流量。通過改變雙向液壓泵的油液輸出方向來改變執行元件雙向馬達6的轉動方向。主液壓回路 中的油液泄漏由補油回路通過梭閥3進行補充,主液壓回路中溢流閥5對系統起安全保護作用。補油回路主要由補油電機、補油泵、蓄能器和壓力繼電器等組成,通 過壓力繼電器7的動作可以給主液壓回路補充油液。液壓動力單元是液壓系統的 “心臟”。目前，以電動機為原動機的液壓動力單元多為離散式結構，其由電動機、聯軸器、液壓泵和油箱這些獨立部件連接而成，存在結構復雜、效率較低、噪聲大、有潛在外泄漏途徑等問題。近年來，電動液壓動力單元的一體化受到了越來越廣泛的重視和發展。
